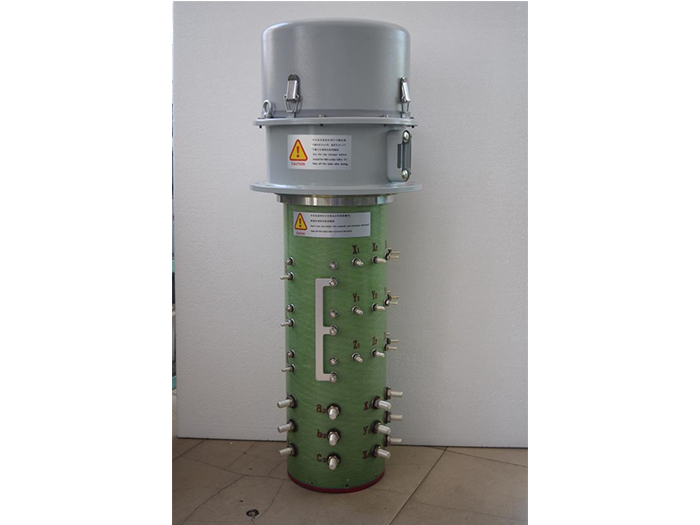

有載調容調壓分接開關是我公司自主研發的受知識產權法保護的專利產品。本產品主要適用于有載調容調壓變壓器，是有載調容調壓變壓器的核心部件，能夠保證變壓器在有載狀態下（不斷電）進行容量或電壓的調整。產品適用于季節性負荷變化幅度較大的農村電網以及一些晝夜負荷變化顯著的城市商業區、開發區、工業區等配電區，負荷較輕或接近空載時產品會智能將變壓器由大容量變?yōu)樾∪萘窟\(yùn)行，大幅度降低電網的線路損耗、節約電能，產品還能根據電壓的波動，自動調節電壓，防止電壓輸出過程中過電壓或過低壓的出現，穩定電網電壓、提高電能質量。
本產品是國內首次在變壓器有載調容調壓分接開關中采用串聯多斷口的核心技術，將單個斷口分接成多個斷口串聯，把一個高壓分解成若干個較低電壓的組合，順利完成整體的切換任務，延長觸頭壽命，實現產品切換過程中的可靠熄弧，并在高低壓側設有過渡電阻，減少操作過電壓，保證過渡過程平穩，提高電能質量，具有運行可靠，使用壽命長等優點。本產品配備智能配電終端，作為開關操作控制機構，利用無線網絡（GPRS）實現有載調容變壓器的遙測、遙信、遙調、遙控，實現電網的節能和智能的并舉。本產品還配備自動在線濾油裝置，可實現開關全壽命周期免換油。
本開關的基本作用原理是將開關的分接頭連接至調容調壓變壓器線圈的相應分接頭，在變壓器帶負荷的狀態下，根據配電終端發出的信號，進行自動地切換分接位置，以及對高壓線圈進行星-角切換，低壓側串并聯切換，從而達到調節變壓器容量，保證電壓質量，提高系統功率因數，減少無功消耗的有效措施之一。智能配電終端，可用手動操作，也可以根據二次側電流電壓信號，自動操作開關完成切換任務。本開關是埋入式復合電阻過渡有載調容分接開關，開關有隔離于變壓器的單獨油室利用變壓器油作絕緣和滅弧介質，其結構簡單，體積緊湊，便于用戶安裝維護。開關的安裝法蘭上面，即露出變壓器油箱平面的那一部分，是機械傳動部分，由單相電機帶動減速機傳動，利用彈簧“過死點”后釋放的能量推動撥槽件完成開關的操作任務，切換時間為20-40mS，保證供電連續穩定。在動觸頭支架的主動觸頭和輔助觸頭之間，由過渡電阻作切換過程中的限流作用；開關的動靜觸頭上鑲嵌銅鎢合金，使開關的電氣壽命達到5萬次以上，機械壽命達到10萬次以上。
