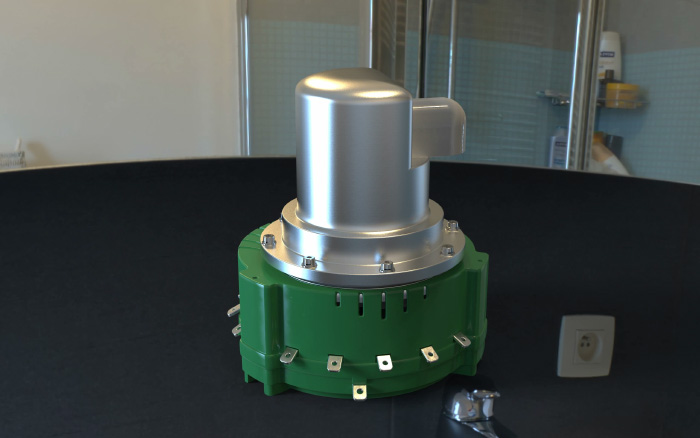

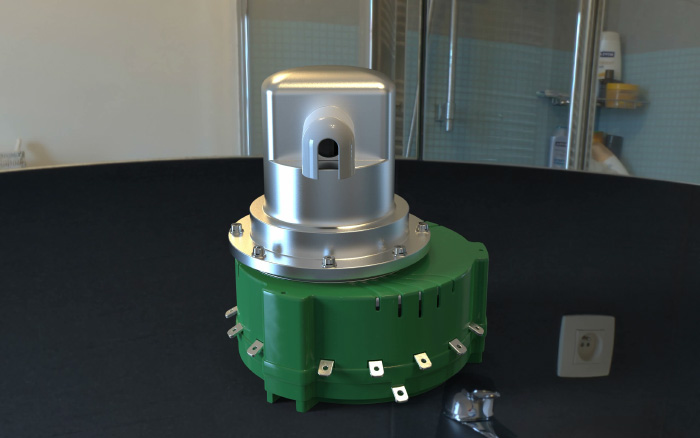

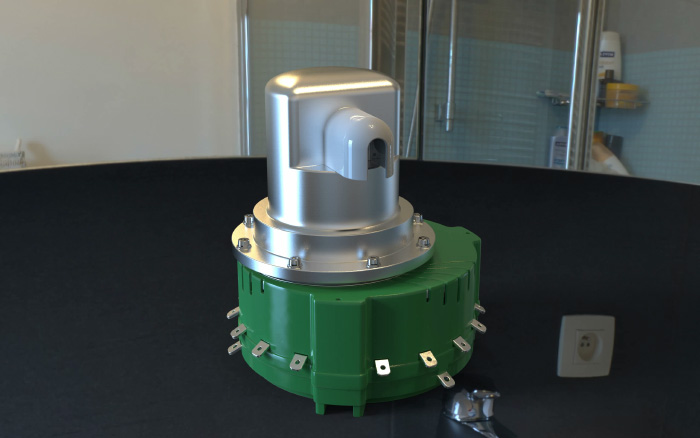

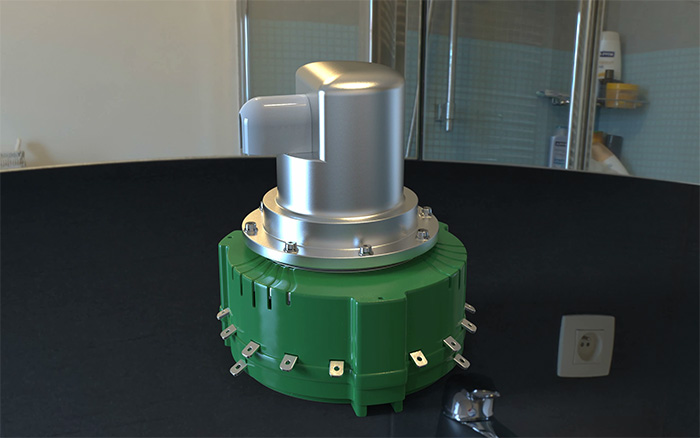

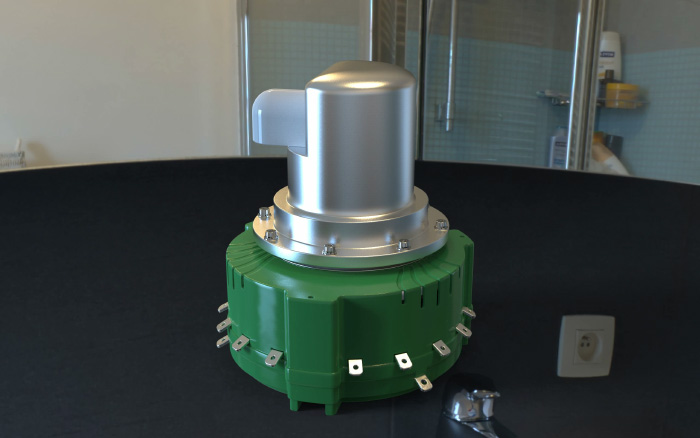

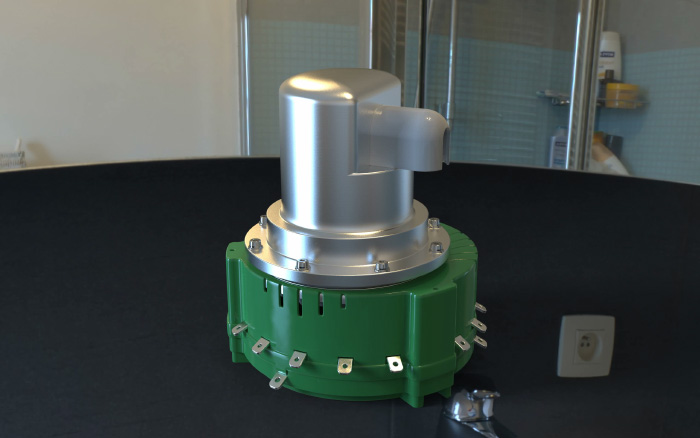

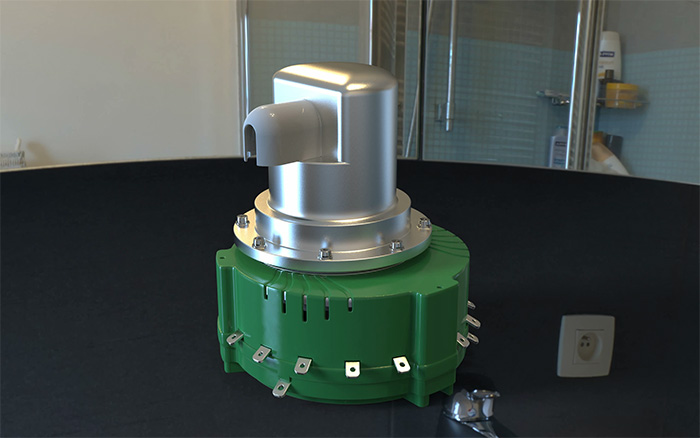

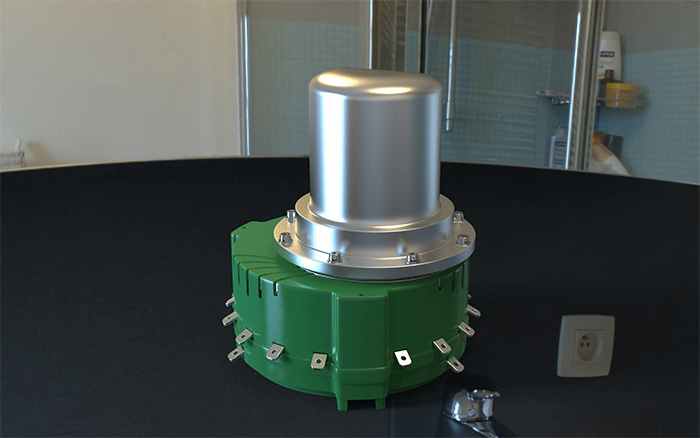

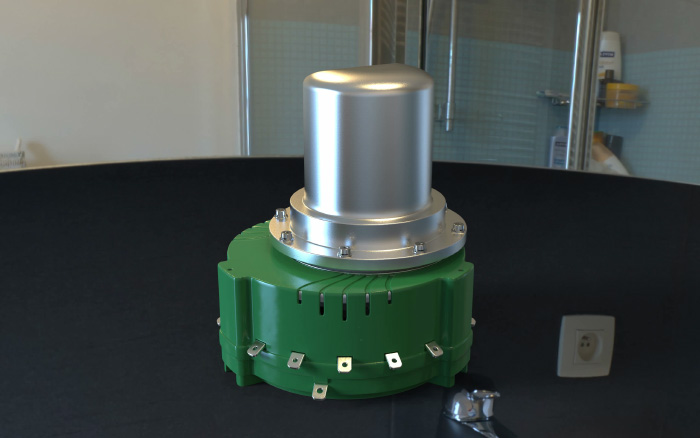

本開關適用于交流50Hz，一次側額定電壓為10kV，額定通過電流50A及以下額定容量630kVA及以下的油浸式電力變壓器。開關與變壓器箱蓋直接連接，極大地減少了開關本體所占用的變壓器體積。與變壓器共用油室，因本開關采用真空式滅弧，對變壓器油無污染，克服了埋入式開關的體積大、獨立油室，長期使用后需對開關內部變壓器油更換等缺點，真正做到安全可靠無污染，免維護等特點。本開關應選用本廠的相應配套的有載調壓控制器，作為本開關操作控制機構，可實現自動、手動及無線調節，真正實現自動化智能調節。
本產品符合國網招標要求并已納入國網標準化圖紙中。

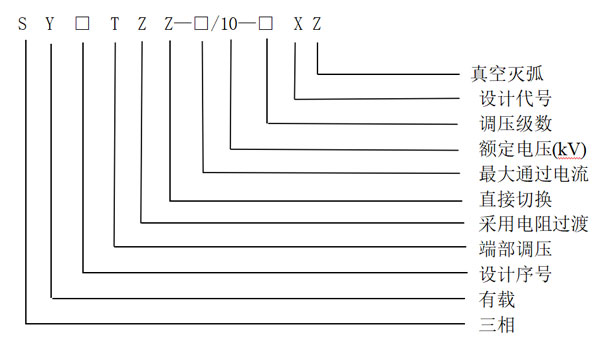

型號說明:
例如：SYⅤTZZ 50/10-5XZ 表示三相有載端部調壓采用電阻式過渡電阻直接切換的有載開關，開關額定電流為50A，額定電壓10kV，開關有5檔分接，盤式結構，真空滅弧。
優點:
本開關通斷觸頭及過渡觸頭均采用雙層夾片式結構，能夠承受更大的短路電流沖擊，完全滿足國網對配電變壓器的短路電流沖擊要求。
1.采用獨有的就地操作技術，解決了在無電源情況下無法對開關進行檔位調整的問題，極大的方便了現場運行維護及故障檢修。
2.采用電氣與物理雙檔位指示，解決了因電機丟轉等原因造成的開關實際檔位與控制器讀取檔位不一致的問題，提高了開關的安全性和可靠性。
3.采用全密封精密減速箱+步進電機技術，解決了因為進水或者受潮導致機構銹蝕卡頓的問題，確保開關能長期穩定運行。

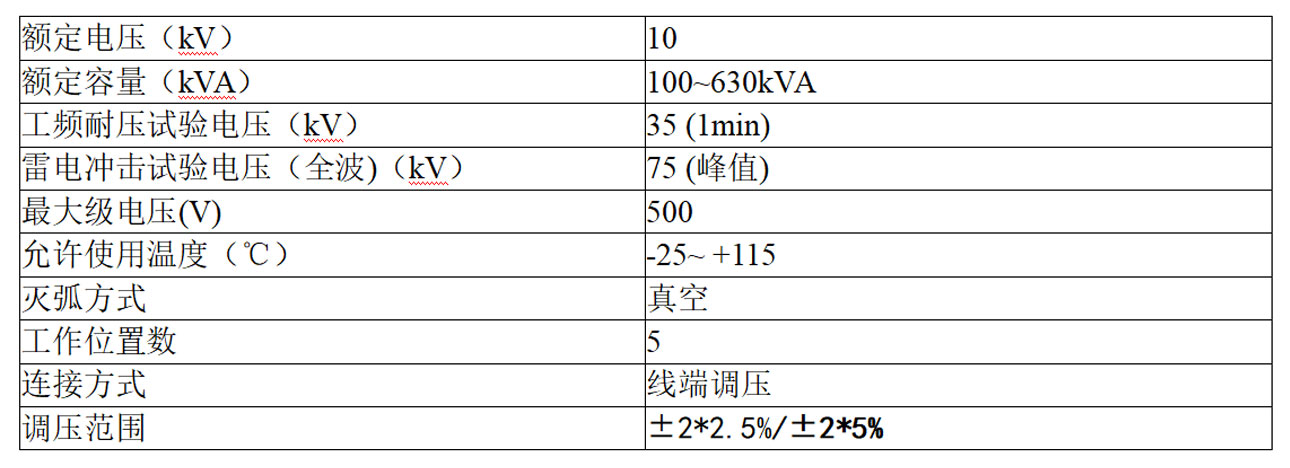

產品參數:

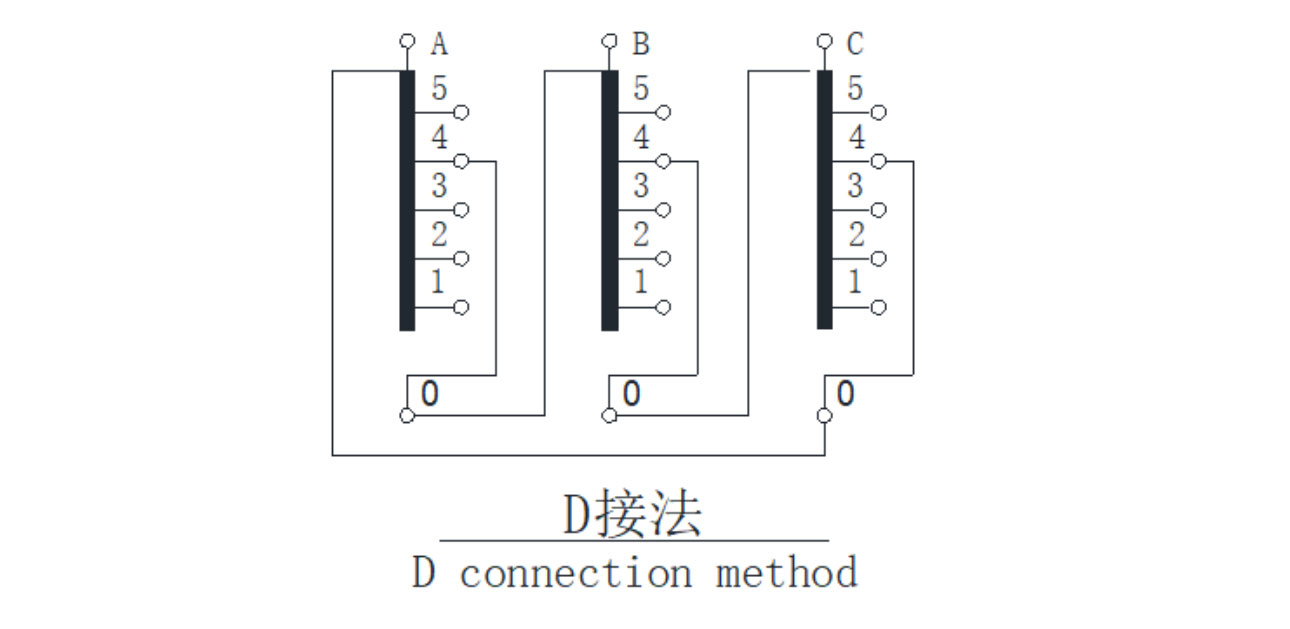

調壓原理:

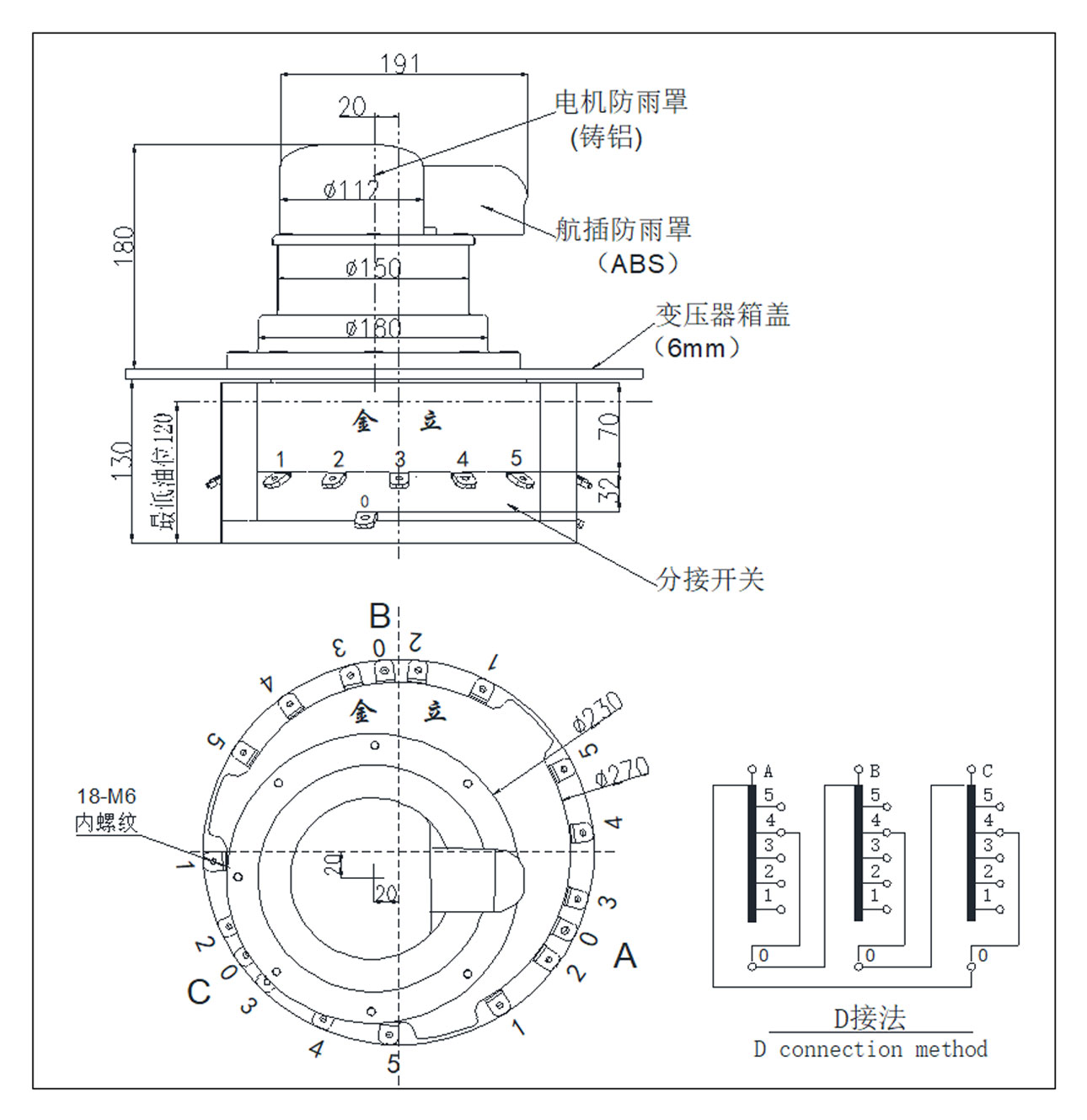

外形圖:
